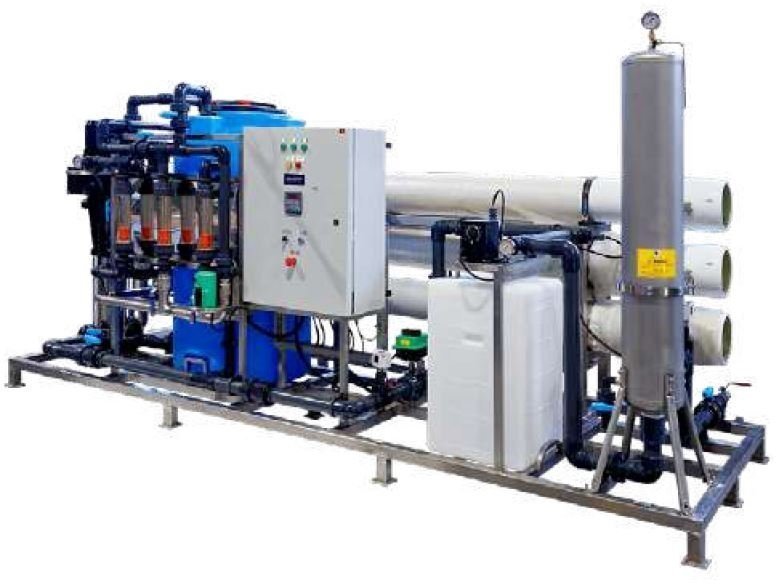

Система обратного осмоса AQUAPHOR APRO-HC-20000-D SST 304

Краткое описание

Система обратного осмоса AQUAPHOR APRO-HC-20000-D SST 304 — это промышленная высоконапорная установка обратного осмоса максимальной производительности до 20 000 л/ч, предназначенная для глубокой деминерализации воды с общей минерализацией до 4000 мг/л. Система работает при рабочем давлении до 16 бар и оснащена дозатором Grundfos DDE 6-10 для точной подачи ингибитора солеотложения. Благодаря усиленной конструкции, автоматизации и компонентам из нержавеющей стали, система обеспечивает надежную и непрерывную подачу ультрачистой воды в крупных промышленных, энергетических и фармацевтических объектах.

Ключевые характеристики

• Производительность: до 20 000 л/ч
• Максимальное солесодержание входной воды: 4000 мг/л
• Максимальное отсечение солей: до 99,7%
• Рабочее давление: до 16 бар (высоконапорный режим)
• Гидравлический КПД (Recovery): 50–95% (в зависимости от качества исходной воды)
• Количество мембран: 20 × 8040
• Электропитание: 380 В, 50 Гц
• Габаритные размеры: 1870 × 5730 × 1500 мм
• Вес нетто: 1550 кг
• Присоединительные размеры: вход — 2", выход — 1½", дренаж — 2" NPTF

Полное описание

Система AQUAPHOR APRO-HC-20000-D SST 304 — флагманская модель линейки промышленных высоконапорных установок серии HC. Она разработана для крупных промышленных предприятий, ТЭЦ, фармацевтических заводов и объектов, где требуется максимальная надежность, производительность и стабильность качества очищенной воды. Система построена на усиленной раме индустриального исполнения из нержавеющей стали AISI304 и оснащена двумя высокопроизводительными насосами: Grundfos CRN и Hydroo CDLF (производство CNP, Испания), оба выполнены из коррозионностойкой стали AISI316.

В гидравлической схеме реализованы ключевые технологические решения: сброс дренажа — в начале и в конце цикла фильтрации; сброс первичного пермеата — в дренаж в начальный период работы, что гарантирует высокое качество воды с самого первого литра. Штатно установлена полнофункциональная система CIP (очистка на месте) с реагентной емкостью 100 л, переключателем режимов «Работа/CIP» и полной обвязкой для безопасной и эффективной промывки мембран без остановки производства.

Предфильтрация выполнена с использованием мультипатронных фильтров с модулями ROz5-40", обеспечивающих высокую степень защиты мембран от механических, химических и биологических загрязнений. Все высоконапорные магистрали — из труб AISI316 PN100, низконапорные — из PVC PN16/PN25.

Особенности и преимущества

• Высоконапорный режим работы — до 16 бар, эффективная очистка воды с TDS до 4000 мг/л
• Дозатор Grundfos DDE 6-10 — диапазон подачи 0–6 л/ч, стабильная доза при давлении до 10 бар; оснащен датчиком низкого уровня реагента
• Два промышленных насоса:
  • Grundfos CRN (AISI316)
  • Hydroo CDLF (CNP, Испания, AISI316)
• Автоматическая работа с ручной регулировкой потоков — гибкая настройка под состав исходной воды
• Штатная система CIP — включает емкость 100 л, запорную арматуру, переключатель режимов
• Интеллектуальная схема сброса:
  • Первичный пермеат — в дренаж в начале цикла
  • Дренаж — в начале и в конце цикла фильтрации
• Обратные клапаны — установлены на линиях пермеата, концентрата и рециркулята
• Полноценный промышленный электрощит с системой плавного пуска и защитой от перегрева насоса
• RO-контроллер AQUAPHOR:
  • Контроль и управление всеми узлами системы
  • Индикация состояния оборудования
  • Журнал ошибок с временной меткой
  • Поддержка Wi-Fi, ModBus, возможность подключения GPRS-модема
• Высокоточные датчики качества воды:
  • TDS питающей воды: SS316, диапазон 3–1000 мкСм/см
  • TDS осмотической воды: SS316, диапазон 1–200 мкСм/см
• Ротаметры — измерители потока пермеата, концентрата и рециркулята
• Двойная система защиты по низкому давлению — реле до и после предфильтрации (BRASS/AISI304 или AISI316)
• Контроль избыточного давления — реле высокого давления на мембранных блоках
• Гидрозаполненные манометры — контроль давления на входе, после фильтров, после насоса RO и в конце дренажной линии
• Краны с сервоприводом (Comporatto Nello, Италия / Belimo, Бельгия):
  • Входной кран
  • Трехходовой кран сброса пермеата
  • Кран сброса дренажа
• Регулировочные краны — концентрата и возврата дренажа на рециркуляцию (AISI316)
• Приборная панель — из нержавеющей стали SS304
• Корпуса мембран — FRP с боковыми входами (производства RO PV, BEL, WiveCyber), пятиместные для модели 20 000 л/ч

Назначение

• Подготовка питательной воды для котлов высокого и сверхвысокого давления
• Обеспечение крупных фармацевтических и биотехнологических производств
• Подача воды в системы охлаждения на ТЭЦ и промышленных предприятиях
• Очистка воды для производства напитков, молочной и пищевой промышленности
• Исходная вода для установок электродеионизации (EDI) и деионизации

Материалы и компоненты

• Рама и приборная панель: нержавеющая сталь AISI304
• Трубы высокого давления: AISI316 PN100
• Трубы низкого давления: PVC PN16/PN25
• Насосное оборудование: Grundfos CRN и Hydroo CDLF (AISI316)
• Арматура: латунь (BRASS), AISI304, AISI316
• Корпуса мембран: FRP, пятиместные, с боковыми портами
• Предфильтрация: мультипатронные фильтры с модулями ROz5-40"

Система обратного осмоса AQUAPHOR APRO-HC-20000-D SST 304 Вы можете купить с доставкой в СПб, по России, в Казахстан и Беларусь.
