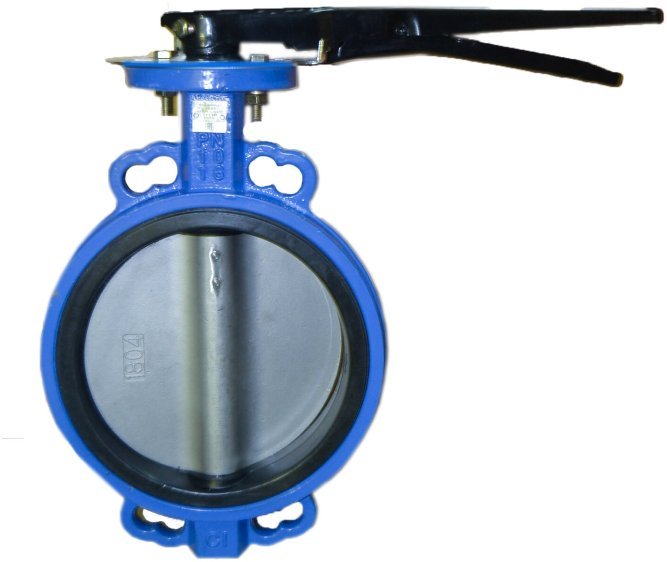

Затвор с нержавеющим диском, межфланцевый HB303 DN200 PN16 (HORNHOF), корпус - GGG40, диск-AISI316, уплотнение - PTFE

Описание

Затвор дисковый поворотный межфланцевый HB303 DN200 PN16 - это четвертьоборотная запорная арматура с диском из нержавеющей стали, предназначенная для перекрытия потока рабочей среды в трубопроводах. Применяется в системах водоснабжения, водоотведения, вентиляции, кондиционирования и пожаротушения.

Материалы и конструкция

• Корпус: ковкий чугун GGG40
• Диск: нержавеющая сталь AISI 316
• Шток: нержавеющая сталь 416
• Уплотнение диска: PTFE
• Уплотнение штока: PTFE
• Втулка: NYLON

Характеристики

• Условный проход (DN): 200
• Номинальное давление (PN): 16
• Температура рабочей среды: от -20°С до +130°С
• Герметичность: класс А (двухсторонний)
• Крутящий момент: 192 Нм
• Вес, кг: 12.1
• Длина , мм: 398
• Ширина , мм: 219
• Высота , мм: 20
• Диаметр фланца (∅D1), мм: 295
• Количество отверстий (N-∅L): 4-22
• Толщина фланца , мм: 60
• Диаметр штока (∅A), мм: 102
• Размер квадрата : 17x17 мм

Стандарты и испытания

• Строительная длина: EN 558-1 серия 20, ISO 5272 серия 20, DIN 3202
• Фланцевое соединение: EN1092-2
• Испытания: EN 12266-1, DIN 3230, BS 6755, ISO 5208
• Верхний фланец: ISO 5211

Применение

• Техническая и питьевая вода
• Воздушные системы
• Трубопроводы холодного и горячего водоснабжения
• Системы водоотведения
• Другие неагрессивные жидкости
