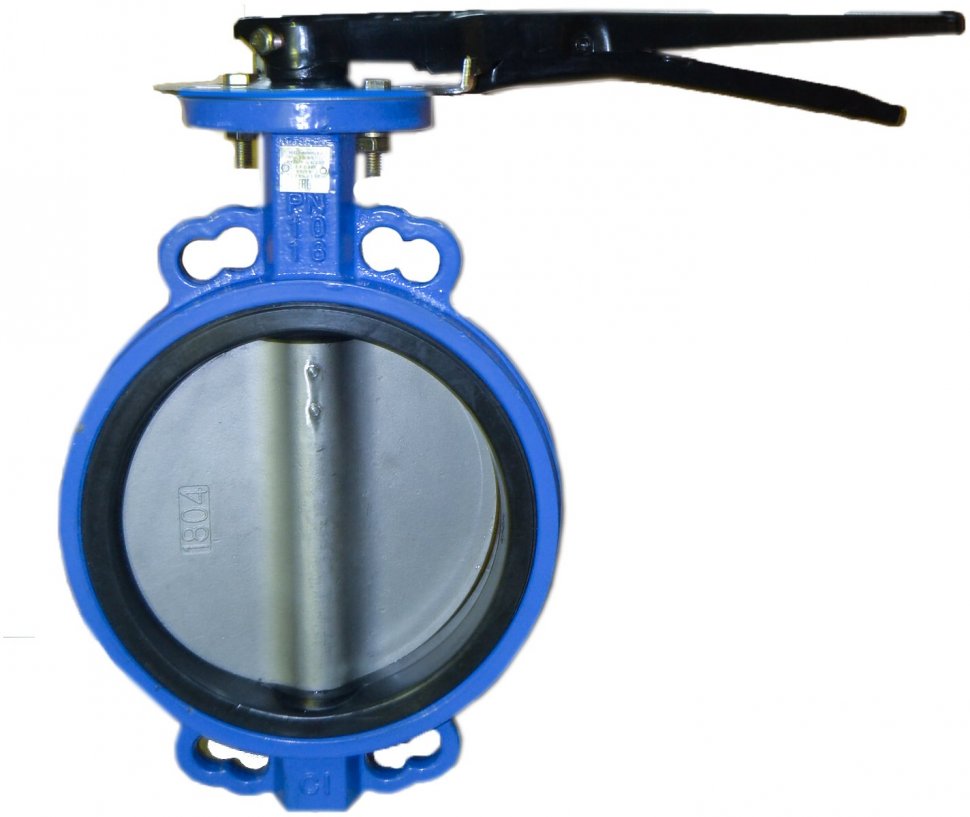

Затвор с нержавеющим диском, межфланцевый HB303 DN150 PN16 (HORNHOF), корпус - GGG40, диск-AISI316, уплотнение - PTFE

Описание

Затвор дисковый поворотный межфланцевый HB303 DN150 PN16 (HORNHOF) - это четвертьоборотная запорная арматура с межфланцевым соединением, предназначенная для перекрытия потока рабочей среды в трубопроводах. Применяется в системах водоснабжения, водоотведения, вентиляции, кондиционирования, пожаротушения, а также для работы с газовоздушными смесями и тепловыми пунктами.

Материалы и конструкция

• Корпус: ковкий чугун (GGG40)
• Диск: нержавеющая сталь (AISI316)
• Шток: нержавеющая сталь (416)
• Уплотнение диска: PTFE
• Уплотнение штока: PTFE
• Втулка: NYLON

Характеристики

• Условный проход (DN): 150
• Номинальное давление (PN): 16
• Температура рабочей среды: от -20 °С до +130 °С
• Герметичность: класс А (двухсторонний по ГОСТ 9544-2015)
• Крутящий момент: 111 Нм
• Вес, кг: 7.1
• Длина: 332 мм
• Ширина : 195 мм
• Высота : 20 мм
• Диаметр фланца (∅D1): 240 мм
• Количество отверстий (N-∅L): 4-22
• Размер квадрата под ключ ; 14×14 мм

Стандарты и нормы

• Строительная длина: EN 558-1 серия 20, ISO 5272 серия 20, DIN 3202
• Фланцевое соединение: EN1092
• Испытания: EN 12266-1, DIN 3230, BS 6755, ISO 5208
• Верхний фланец: ISO 5211

Рабочая среда

• Техническая и питьевая вода
• Воздух
• Трубопроводы холодного и горячего водоснабжения
• Водоотведение
• Другие жидкости, не агрессивные к материалам изделия

Затвор с нержавеющим диском, межфланцевый HB303 DN150 PN16 (HORNHOF), корпус - GGG40, диск-AISI316, уплотнение - PTFE Вы можете купить с доставкой в СПб, по России, в Казахстан и Беларусь.
