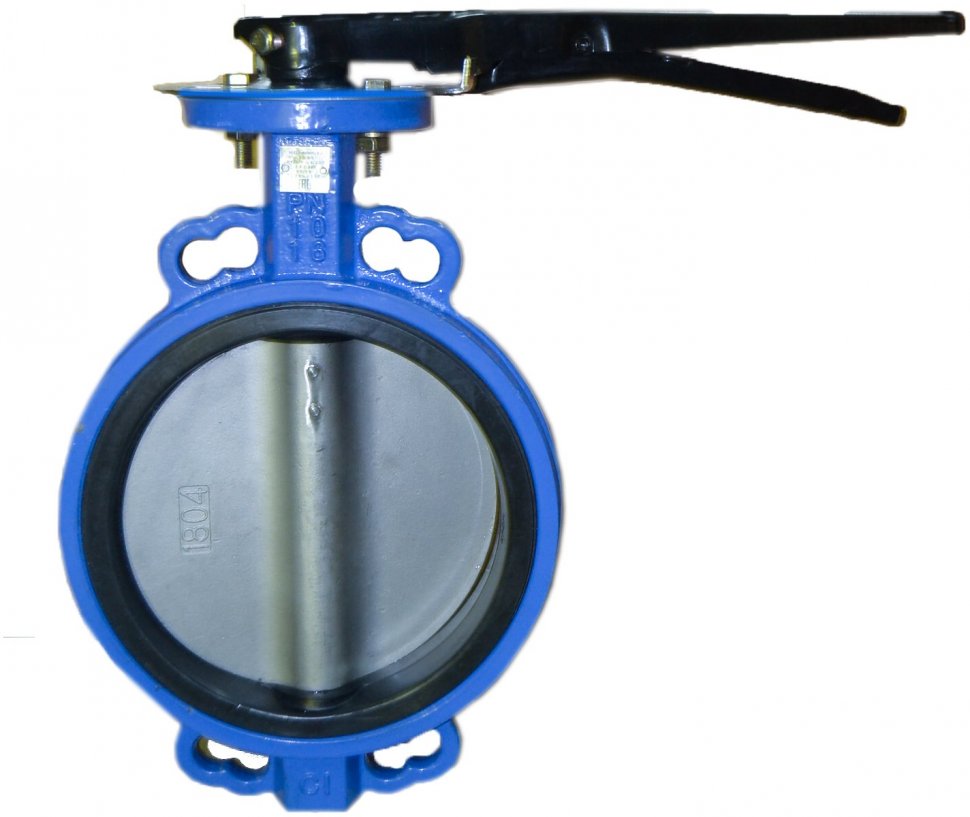

Затвор с нержавеющим диском, межфланцевый HB303 DN 150 PN 16 (HORNHOF)

Описание

Затвор дисковый поворотный межфланцевый HB303 DN 150 PN 16 — это трубопроводная арматура с запорным элементом в форме диска, который поворачивается вокруг оси, перпендикулярной направлению потока рабочей среды. Применяется для перекрытия потока газовоздушных смесей, воды, а также в системах теплоснабжения, водоснабжения, водоотведения, вентиляции, кондиционирования и пожаротушения.

Материалы и конструкция

• Корпус: ковкий чугун
• Диск: ковкий чугун с никелем или нержавеющая сталь
• Шток: оцинкованная или нержавеющая сталь
• Уплотнение диска и штока: EPDM, NBR, VITON или PTFE
• Ручка: углеродистая сталь

Функциональные возможности

• Четвертьоборотный механизм для быстрого открытия/закрытия
• Межфланцевое соединение для удобного монтажа
• Двухсторонняя герметичность класса А

Характеристики

• Условный проход: 150
• Номинальное давление: 16
• Температура рабочей среды: от -20°С до +130°С
• Крутящий момент: 111 Нм
• Вес: 7.1 кг
• Длина: 332 мм
• Высота: 195 мм
• Глубина: 56 мм
• Диаметр фланца: 240 мм
• Количество отверстий под крепеж: 4 отверстия диаметром 22 мм
• Размер квадрата под ключ: 14×14 мм

Нормы и стандарты

• Строительная длина: EN 558-1 серия 20, ISO 5272 серия 20, DIN 3202
• Фланцевое соединение: EN1092
• Испытания: EN 12266-1, DIN 3230, BS 6755, ISO 5208
• Верхний фланец: ISO 5211

Рабочая среда

• Техническая и питьевая вода
• Воздух
• Трубопроводы холодного и горячего водоснабжения
• Водоотведение
• Другие жидкости, неагрессивные к материалам изделия

Затвор с нержавеющим диском, межфланцевый HB303 DN 150 PN 16 (HORNHOF) Вы можете купить с доставкой в СПб, по России, в Казахстан и Беларусь.
