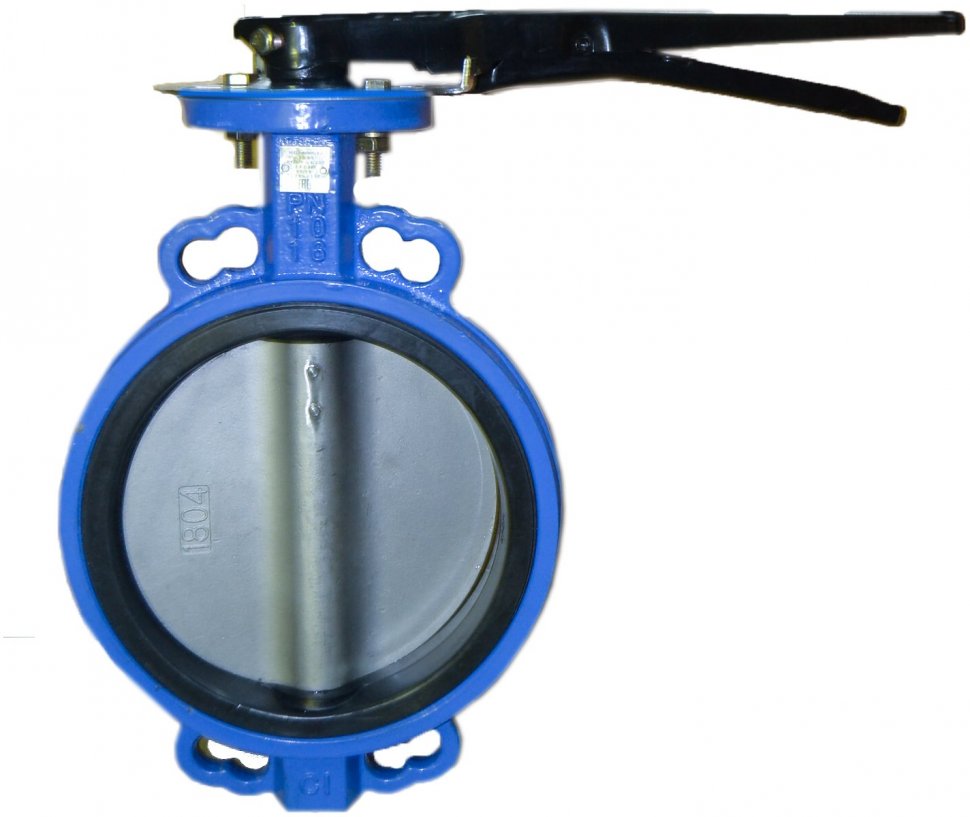

Затвор с нержавеющим диском, межфланцевый HB303 DN 125 PN 16 (HORNHOF)

Описание

Затвор дисковый поворотный межфланцевый HB303 DN 125 PN 16 - это четвертьоборотный затвор с запорной функцией, предназначенный для установки в трубопроводных системах. Применяется для работы с газовоздушными смесями, в тепловых пунктах, системах водоснабжения, водоотведения, вентиляции, кондиционирования и пожаротушения.

Материалы и конструкция

• Корпус: ковкий чугун (GGG 40)
• Диск: ковкий чугун с никелем / нержавеющая сталь (GGG40 / 304)
• Шток: оцинкованная / нержавеющая сталь (A216WCB+Zn / 416)
• Уплотнение: EPDM / NBR / VITON / PTFE
• Ручка: углеродистая сталь

Характеристики

• Условный проход (DN): 125
• Давление (PN): 16
• Температура рабочей среды: от -20°С до +130°С
• Герметичность: Класс А, двухсторонний (ГОСТ 9544-2015)
• Крутящий момент: 103 Нм
• Вес: 5.8 кг
• Длина : 309 мм
• Ширина : 179 мм
• Высота: 55 мм
• Диаметр фланца (∅D1): 210 мм
• Количество отверстий (N-∅L): 4-18
• Диаметр оси (∅A): 70 мм

Стандарты и испытания

• Строительная длина: EN 558-1 серия 20, ISO 5272 серия 20, DIN 3202
• Межфланцевое соединение: EN1092
• Испытания: EN 12266-1, DIN 3230, BS 6755, ISO 5208
• Верхний фланец: ISO 5211

Рабочая среда

• Техническая вода
• Питьевая вода
• Воздух
• Трубопроводы холодного и горячего водоснабжения
• Водоотведение
• Другие жидкости, не агрессивные к материалам изделия

Затвор с нержавеющим диском, межфланцевый HB303 DN 125 PN 16 (HORNHOF) Вы можете купить с доставкой в СПб, по России, в Казахстан и Беларусь.
