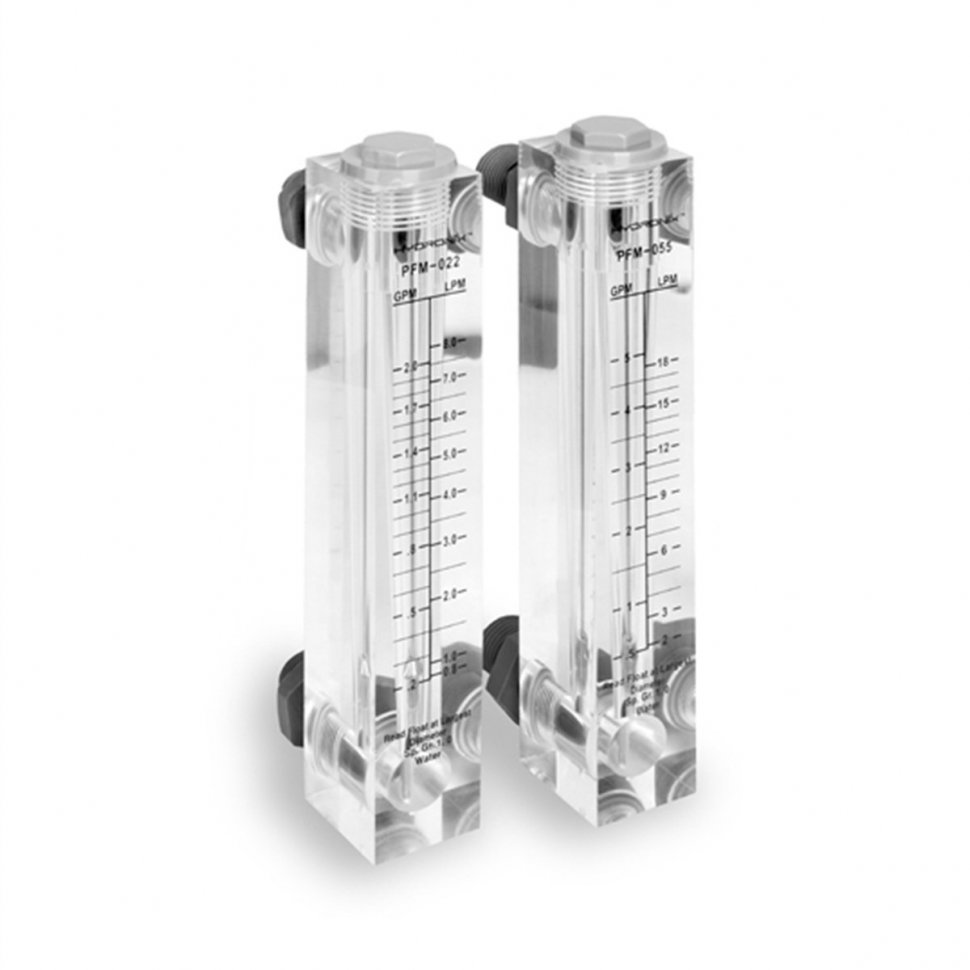

Ротаметр FM-Z3002 0,5-5 gpm - боковое подкл. 1/2"

Ротаметры серии Z-3000 применяются для измерения мгновенного объемного расхода однофазных плавноменяющихся потоков жидкостей. Применяются в системах водоснабжения и водоподготовки. Ротаметры могут использоваться в составе стационарных и подвижных технологических установок различного назначения.

Описание

Ротаметры серии Z-3000 панельного типа представляют собой полый корпус с прозрачными стенками с закрепленной внутри осью, по которой свободно перемещается поплавок. Принцип действия: поток жидкости входит с нижней части корпуса, создавая турбулентный поток, который начинает вращать поплавок вокруг оси. Возникающая центробежная сила нарушает физический контакт между поплавком и осью – поплавок может свободно перемещаться вдоль оси. Вместе с тем, ламинарная составляющая потока поднимает поплавок. Чем больше поток – тем больше его ламинарная составляющая – тем выше всплывает поплавок. Стенки корпуса проградуированы с наружной стороны. Сравнивая положение верхнего края поплавка с показанием шкалы, можно получить данные о мгновенном расходе жидкости.

Технические характеристики:

Материал корпуса – поликарбонат.

Материал оси – нержавеющая сталь SS 314.

Материал поплавка – АБС.

Материал коннекторов для присоединения – ПВХ.

Максимальное рабочее давление – 10 bar.

Предельная температура – 60° С.

Точность ±5%.

Высота - 345 мм

Диаметр - 75 мм

Присоединение 2"

Диапазон измерений: 0,5-5 gpm, 1,8 - 18 л/мин, 0,108- 1,08 м3/ч

Размеры:

Ротаметр FM-Z3002 0,5-5 gpm - боковое подкл. 1/2" Вы можете купить с доставкой в СПб, по России, в Казахстан и Беларусь.
